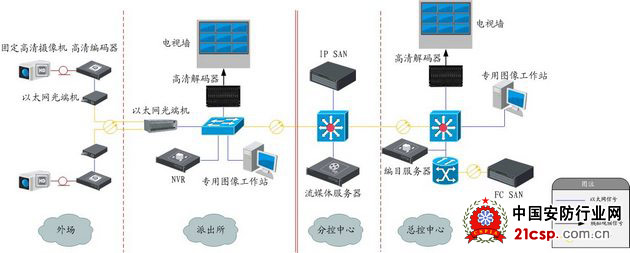

(一)系统组成结构(固定高清视频监控模式

　　1.外场

　　高清摄像机与高清编码器通过同轴电缆连接，输出200万像素高清数字图像至高清编码器进行编码，编码采用双码流技术，实时点播流采用H.264编码，帧率≥25帧/秒，用于实时、连续的治安面监控;录像存储采用MJPEG编码，帧率≥5帧/秒，用于录像存储和事后取证。

　　2.派出所

　　完成高清视频码流输入万兆图像网。以太网光端机(中心端)接入派出所图像网交换机，将前端传回的实时流和存储流送入万兆图像网。派出所专用图像工作站和插卡式高清解码器也接入派出所交换机。专用图像工作站安装客户端软件，软解码查看，也可送入插卡式高清解码器硬解码上墙显示。

　　3.分控中心与总控中心

　　派出所与分控中心、总控中心之间通过万兆图像网互联，实时点播流经分控中心流媒体服务器转发至总控中心，供总控中心专用图像工作站软解码查看，也可送入插卡式高清解码器硬解码上墙显示，存储流送入分控中心IP SAN进行存储。

　　系统优势

　　(一)LED夜间补光能获得清晰车牌

　　要实现24小时不间断有效监控，尤其夜间监控，确保保存的录像资料能有效记录行人和车辆的特征信息，夜间采取有效补光措施具有极为重要的意义。否则夜间实时监控无法起到监控作用，录像资料保存的都是无用数据，对公安刑侦起不到支撑作用。以下是LED补光后的效果图。

　　1.200万像素全尺寸实拍效果图：

　　车辆特写部分效果图：

　　关闭LED补光灯时，左右两个车道的车辆完全看不清楚。

　　开启LED补光灯时，左右两个车道的车辆能看清轮廓和清晰车牌。
