二、系统架构

　　(一)三级架构

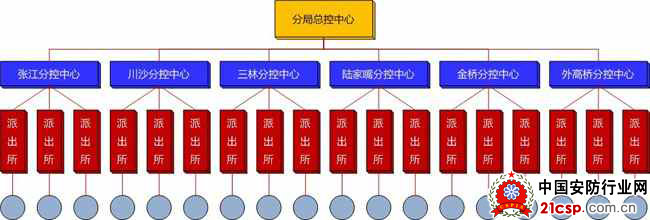

　　从现状分析可知，已建成的浦东新区城市图像监控系统按"派出所-分控中心-分局中心"三级架构进行设计完工。那么，从系统总体架构垂直层次上分，本期项目依然按照"派出所-分控中心-分局中心"三级架构进行设计。

　　前端监控点按就近接入原则接入属地派出所。模拟监控点在派出所录像;高清监控点在分控中心录像，同时，在派出所安装NVR，当派出所与分控中心之间通信链路发生故障时，可作为临时缓存;在总控中心安装网络磁盘阵列，用作取证录像的长期备份保存。

　　新建模拟监控点按照属地派出所已建模拟系统的接入方式完成接入，当派出所接入容量超出时，对已有模拟系统进行升级、扩容，不改变已有模拟系统的建设方式和用户的操作习惯，做到无缝接入、平滑升级。

　　新建高清监控点中，固定高清监控点24小时不间断监控固定场景，无需执行PTZ操作，因此选择前端编码方式，输出IP编码数据，在派出所直接接入图像网。可控高清监控点作为固定高清监控点的补充，用于监控范围较宽阔的场所，由于可控高清监控点需要执行PTZ操作，为了保证PTZ操作的流畅性和低延时要求，选择后端编码方式，即在派出所完成编码并接入图像网。

　　分控中心主要完成下属派出所视频图像的汇聚，并实现实时数据的交换与转发，对高清视频数据的分布式集中存储。

　　总控中心作为系统的"大脑"，将完成整个系统的集中管理与指挥调度。

　　由此，新建监控系统的传输链路将依托浦东已敷设的光纤资源和万兆IP图像专网，并在万兆IP图像专网上实现跨层级、跨部门、跨区域的图像资源共享与调度。
