基于ARM及GPRS的远程入侵监控系统方案
2013/7/9 10:01:00 物联网世界 关键字：监控系统 浏览量：
导读：随着电子和通信技术的不断发展，单片机已经在数据压缩采集、电子设备、工业控制领域、以及多种家电设备等方面得到了广泛的应用，无线通信因其投资少、维护简单、方便、快捷和实时性强的优势，充分弥补了有线通信的缺陷，尤其是现在已经覆盖全国的GPRS网络已经得到了非常广泛的应用。
4、系统软件分析
本系统的程序主要就是单片机控制程序。主要作用就是配合系统的硬件功能，保证整个系统稳定可靠的运行起来，达到设计要满足的要求。系统的监视终端软件结构函数如表1所示。
表1 系统的软件结构
4.1 图像采集模块通信协议
摄像头模块的软件主要包含两部分，即摄像头初始化子程序和摄像头拍照子程序。摄像头通信时采用的协议是UART串行协议，与微控制器每次传递6个字节的单独指令，指令的包头为0xAA.摄像头模块与单片机之间通信时，采用的通信方式是应答的方式。
4.2 用户终端请求协议
如果用户想主动了解家中的安全情况，可以通过手机给GPRS模块传送短信息命令，进入串口接收中断入口，微控制器触发摄像头拍摄现场照片，然后再由GPRS模块以彩信的形式传送。

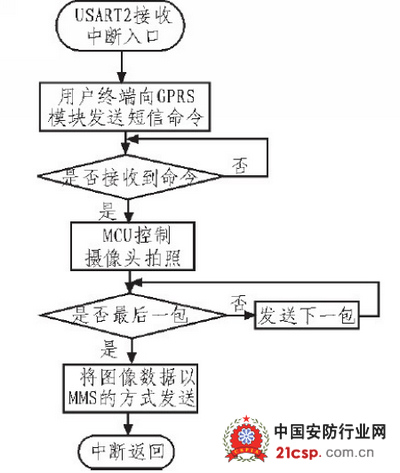

图4 用户请求拍照软件结构
