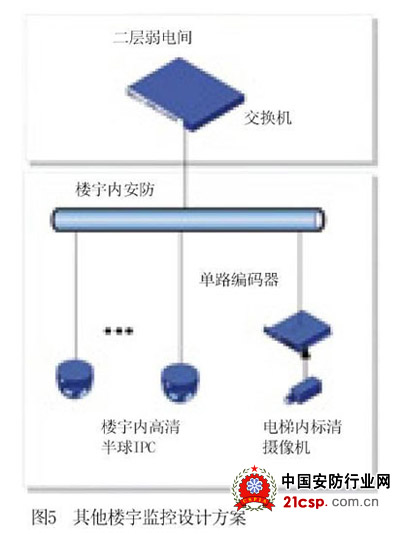

其他楼宇包括动力楼、学院宿舍、命题中心、后勤楼，所有楼宇在二层弱电间放置接入层交换机，接入楼宇内高清IPC设备和编码器。标清编码器用于接入电梯内摄像头。接入交换机汇集后统一传输到教研楼三段首层的消防控制室(见图5 )。

　　园区监控设计方案

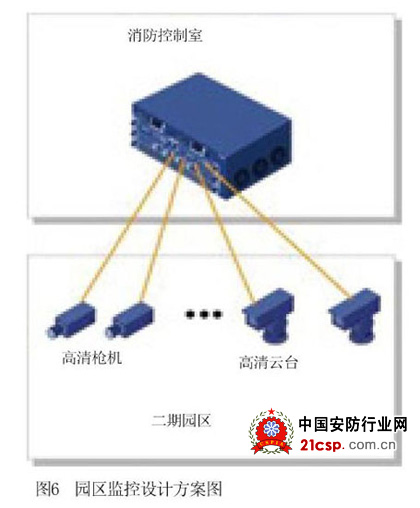

　　园区监控点采用星型组网结构，由教研楼三段首层消防控制室核心交换机通过SFP的光纤接口，将高清IPC接入到系统内。在一些室外重要点位布置云台和红外灯(如图6 所示)。

　　一期园区接入方案

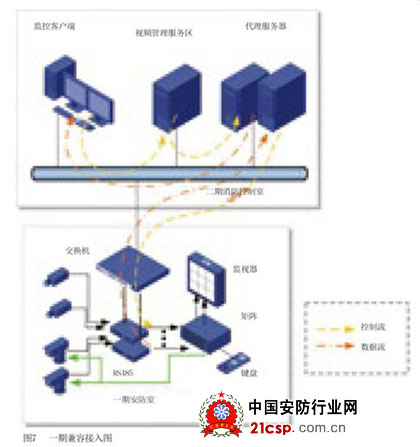

　　一期园区采用了矩阵+DVR方式的标清监控系统，未来能够充分利用既有设备资源，需要对原有系统进行兼容接入，保证在二期消防控制能够查看一期监控图像，并访问一期历史存储图像数据。具体兼容接入方案如图7所示。

　　如图7所示，为了能够在二期消防控制室调阅、查看一期的实时及历史数据，需要在一期安防室增加一台交换机，将一期所有的16路DVR设备接入，目前一期共有128路图像，共有8台16路DVR，因此配置一台16口交换机即可完成接入。汇聚后的数据通过一期新增交换机光口接入到二期核心交换机上面。在二期新增一台接入服务器，负责将DVR兼容接入到新系统中。

　　整个系统的工作过程描述如下：(假设某一用户需要调看一期某路数据图像，或历史画面信息)。

　　第一步：用户将通过PC操纵客户端向视频管理服务器发送信息；由视频管理服务器将信息转发为指令发送给代理服务器；由代理服务器将指令转换成DVR能够识别的命令发送给一期对应DVR设备。整个控制流如上图橙色虚线所示。

　　第二步：该DVR接收到命令后将相应端口的实时数据(或者历史图像)通过网络发送给代理服务器；然后由代理服务器将视频流进行封装，然后再转发给所需的客户端；客户端接收到相应的数据后调用DVR解码的SDK，将图像解码后呈现给用户。整个数据流见上图红色虚线所示。

　　考虑到配置的服务器性能，最高能够支持到同时转发、分发64路图像，如果128路图像同时转发需要2台服务器。

　　系统工作原理

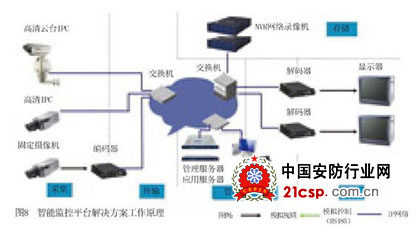

　　本方案采用了高性能IMOS智能监控平台解决方案，其系统逻辑图如8所示。

　　各部分组成与工作原理如下。

　　视频采集部分

　　完成视频信号的输入功能，视频源除了包括各种固定摄像机、半球摄像机、球形摄像机、高速智能球机等前端模拟摄像器材设备外，还包括IPC网络摄像机和编码器。

　　与通常的视频编码器不同，该方案应用到的监控媒体终端同时具备视音频接入及编码、网络接入和iSCSI存储写入功能，可以完成监控信号的视音频输入，把模拟的视频、音频信号(如摄像机、麦克风等视音频源信号)进行数字化和压缩编码，形成IP数据包，利用网络传送到指定的目的地址，既可以进行实时查看，满足实时监控的需求，也可以直接基于iSCSI写入IP SAN存储设备进行信息保存。此外EC还具备丰富的网络接口，除支持标准电口外，还支持SFP光纤接口和EPON无源光网络接口等。
