Ⅰ类站点、Ⅱ类站点

　　对于铁路行业现状分析后，对于传输通道较小的Ⅰ类站点、Ⅱ类站点大华股份推荐使用高清前端+NVR的方式来进行组网。具体细节如下图。

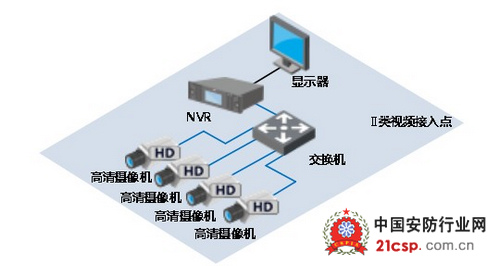

　　小型站点高清组网方案

　　大型的Ⅰ类站点、区域站点、核心站点

　　对于大型的Ⅰ类站点、区域站点、核心站点，在带宽条件允许的情况下，大华股份推出了使用高清全数字化的方式来进行组网。来达到客户“不光看得见，还要看得清”的需求。因此在某些重要的点，大华股份根据铁路的带宽特点和存储需求，设计推荐使用200万像素的高清摄像机来进行大规模应用，最大限度的利用了现有网络来达到高清的效果。并且提供了各种不同的接口IP口、HD-SDI口、光口来满足不同的接入需要。

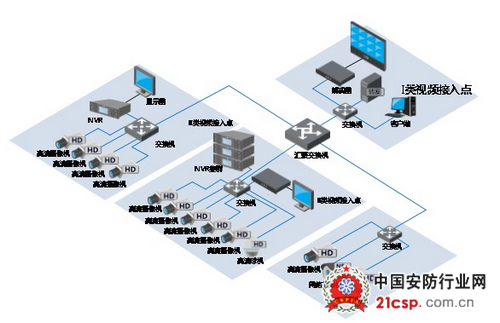

　　大型站点高清组网方案

　　系统组成

　　车站视频监控系统负责完成前端的音视频信息、告警信息的采集、缓存、编码、存储及发送等功能，并可接受来自网络的控制指令。

　　该系统采用全数字化方式，主要包括如下设备：高清网络摄像机、NVR网络硬盘录像机、报警输入输出设备、语音对讲设备、网络管理服务器、视频管理平台等。

　　站点的点位设置

　　监控点位设置原则

　　针对本项目监控区域的监控布防策略如下：

　　1)车站出入口的配置

　　车站出入口应配置宽动态高清摄像机，应能清楚的辨别出入人员的面部特征及出入机动车的机动车牌号；

　　2)站前广场、候车厅、站台、售票厅的配置

　　站前广场、候车厅、站台、售票厅这类开阔场所宜采用高清摄像机和高清一体化球型摄像机轮巡监控相结合的方式。其中，高清摄像机用于对重点区域进行监控，高清一体化球型摄像机用于对轮询监控和应急情况下的定点监控；

　　3)出入通道的配置

　　出入通道(含楼梯口、地道)的摄像机应配置高清摄像机，其监控范围应覆盖主要通道的道口，监控图像应能清晰显示进出道口人员的体貌特征。对于大型通道，应配备高清一体化球型摄像机，能够对整个通道进行覆盖；

　　在主要通道宜设置人群密集警示功能，当摄像机画面内出现人员密集状况，系统会自动显示该画面至预设的监视屏(支持多画面显示)，提示管理人员注意并处理，降低事故发生风险，此功能可通过视频监控平台完成。

　　4)电梯的配置

　　自动扶梯口安装宜配置高清摄像机。应能清楚的辨别出入人员的面部和体态特征。电梯间应配置高清摄像机。

　　电梯轿厢摄像机选择的高清广角半球型摄像机，应结构小巧美观，应具有防暴结构，防止人为破坏。

　　5)售票窗口的配置

　　售票窗口应配置宽动态高清摄像机。其监控图像应清楚显示对旅客的接待过程、回放图像应能清晰显示旅客的面部特征和售票交易过程；售票处应配置声音录制装置(如拾音器)，音视频信号应同步存储，回放应能清楚辨别旅客与服务人员对话内容。

　　6)财务室

　　财务室应配置高清摄像机。监控图像应能清晰显示财务室的关键区域，如保险箱，现金出纳桌面。但该区域图像应设置权限，限制人员查看。

　　7)行李托运处及提取处的配置

　　行李托运处及提取处应配置高清摄像机。此类区域应能清楚显示乘客及工作人员行李搬运的动作。行李托运处应配置声音录制装置(如拾音器)，音视频信号应同步存储，回放应能清楚辨别旅客与服务人员对话内容。

　　8)车站周界的配置

　　车站周界外墙应配置高清摄像机。监控图像应能清晰显示围墙的状态。

　　9)办公区的配置

　　办公区走廊应配置高清摄像机。监控图像应能清晰显示进出道口人员的体貌特征；

　　监控中心应配置高清摄像机。监控图像应能够清晰的显示操作人员的操作动作，运行监控中心还应配置声音录制装置(如拾音器)，音视频信号应同步存储，回放应能清楚辨别操作人员的说话内容；
