三、大屏拼接系统的方案选择

　　在选择大屏拼接方案时首先要考量是客户使用的是模拟监控系统还是网络监控系统，然后针对客户想要实现怎样的拼接效果进行配置产品，以达到最好的使用效果，下面介绍两个在市场经常应用的方案。

　　方案一：模拟系统拼接不带漫游分割

　　配置清单：

　　方案说明：

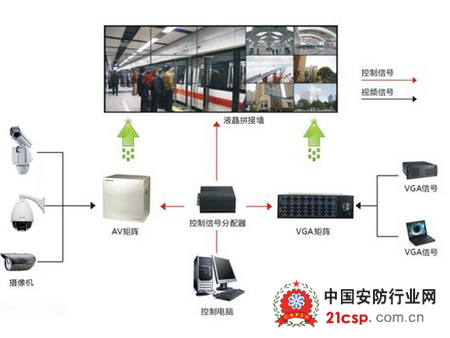

　　1、多个模拟前端设备接入AV矩阵输入板。

　　2、AV矩阵输出板与拼接屏相连，AV矩阵切换器是对AV 信号进行切换和分配的切换设备，它可同时将多路AV输入信号分别切换到任何一个或多个输出通道并且该设备具备与计算机联机使用的RS-232 通讯接口，并提供通讯协议和演示程序，方便联机使用。

　　3、大屏拼接系统控制提供一个软件包，可安装于任何品牌的PC机，在windows环境下，运行软件并通过RS232串行通信，用于对拼接的信号和各种功能的控制

　　4、控制PC主机通过控制信号分配器分别与AV矩阵和拼接屏相连， LCD大屏内置拼接器，可实现拼接功能，实现整屏显示单路画面，混合显示多路信号，每单元屏显示任意一路信号。

　　5、机架(幕墙架)，用于固定液晶单元。我们根据客户实际需求，设计适用于不同客户的幕墙架。

　　系统显示功能

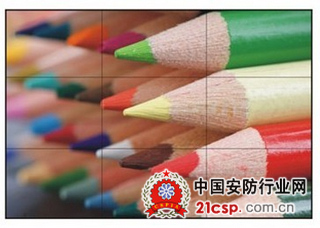

　　1、整个拼接墙显示任意一路信号(如图)：

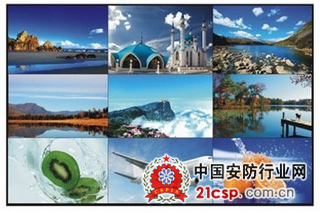

　　2、每个单元屏幕显示任意一路信号(如图)：

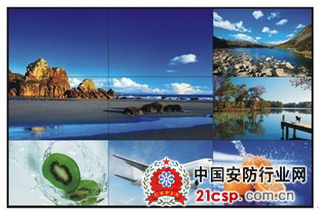

　　3、混合显示多路信号(如图)：

　　方案二、网络信号源拼接带漫游任任意分割

　　配置清单：

　　方案说明：

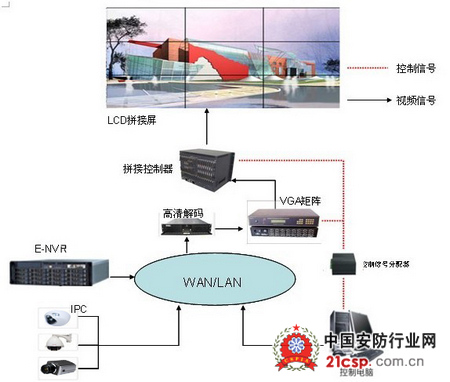

　　1.1前端数字信号通过WAN/LAN连接E-NVR;

　　1.2 E-NVR将视频流转发给嵌入式编码器(SD02)后连接VGA矩阵。

　　1.3幕墙系统控制提供一个软件包，可安装于任何品牌的PC机，在windows环境下，运行软件并通过RS232串行通信，用于对幕墙的信号和各种功能的控制

　　1.4控制PC主机通过控制信号分配器分别与VGA矩阵，拼接控制器相连，可以任意切换前端图像上电视墙，并可以实现四分割、拼接组合、画中画、漫游、叠加、拉伸、画中画等功能;

　　1.5机架(幕墙架)，用于固定液晶单元。我们根据客户实际需求，设计适用于不同客户的幕墙架。

　　1.6前端信号可以以多种形式存在，包括VGA、DVI、AV等
