1、系统架构

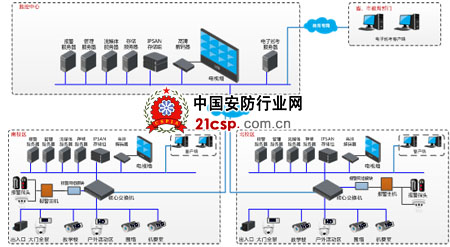

　　系统整体架构拓扑图如下所示：

　　图表1系统整体结构拓扑图

　　本方案是基于IP网络的视频监控系统，前端监控点视频信号通过IP摄像机直接与网络交换机连接，通过网络与监控中心服务器联接，服务器通过网络为各个授权用户提供图像信息，实现真正意义上的数字化视频传输系统。

　　2、前端监控点

　　本次设计所有网络高清高速球、网络高清枪机都采用红外设备，夜间不需要单独补光。出入口设置高清卡口摄像机，需要设置夜间补光灯

　　室外球机采用立杆方式安装，室内球机采用支架式安装，室外安装二合一网络防雷器进行防雷。

　　监控点设置按以下原则设置：

　　一类监控点：即重点部位、要害部位，在本系统中主要是室外平时学生活动频繁的区域，主要集中在各个球场，活动中心等；另外道路，各进出口位置，学校围墙周边也是事件多发地段。

　　二类监控点：室内监控区域，主要包括图书馆，食堂，办公大楼等位置，监控区域主要位于大厅，进出口等平时人员比较密集的位置，便于防范意外事件的发生。

　　3、管理平台

　　系统平台软件实现了监控系统数字化、网络化、集成化和一定程度的智能化：平台软件处理具有多样性和关联性的信息类型，包括音视频信息/控制信息/报警信息/门禁出入信息等，通过数字化和网络化监控设备对现场设备、报警设备、出入口设备进行全面监测控制和管理，完成系统设备和功能的软件集成化和处理手段的智能化。并通过平台与上级平台进行级联，将考场视频信息上传至省、市教育部门，实现电子巡考的功能。
