系统整合

　　1、与校园网系统数据交换

　　在项目中，需要和复旦大学校园网系统进行人员数据交换，但考虑到校园网安全，两个系统之间通讯只能在一个相对独立的物理网络层面进行，不直接和复旦校园网连接，所以这也给系统的数据交换带来一定的难度。

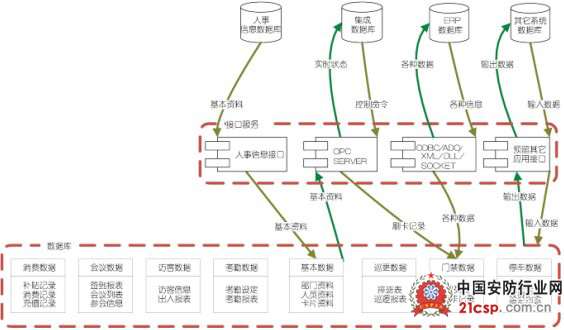

　　在系统实施时，采用了XML方式，将学校部门和人员数据全部一次导入到一卡通系统数据库。当学校人员数据发生变化时，将人员的基本信息写入到对应的人员卡片中，再将此卡片拿到系统的专用数据读卡器进行刷卡读入，软件会将读卡器读取的人员信息自动更新到数据库，以此来完成了数据交换和更新(见图2)。



　　2、与录像监视系统联动

　　当某门禁点发生突发事件时，系统具有报警联动功能，门禁系统除能联动录像监视实时记录事件点的图像外，还能将相应的摄像机信号切换到指定的监视器上，以实现联动功能。

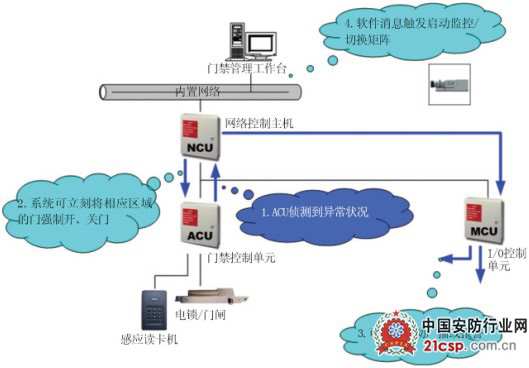

　　系统提供了一个SOCKET的网络接口，提供给第三方集成商，通过这个接口可实时获取系统各设备的状态信息。在本项目中，由于系统运行在一个独立的物理网络上，为了能够通过网络将信息发送到监控系统，专门设置了一台服务器作为整合服务器，此服务器通过两块网卡分别连接到一卡通系统网络和监控系统网络。系统所有设备的实时信息通过SOCKET发送给监控系统整合软件，监控系统整合软件对信息进行条件比对和过滤以后，再进行对应的视频联动处理(见图3)。



　　3、和IBMS系统整合

　　IBMS是大厦智能系统的核心，属于整个IB系统的最高监控与管理层。它通过分布式网络将各子系统集成到同一个管理平台上，建立起整个建筑的中央监控与管理界面。通过一个可视化的、统一的图形窗口界面，系统管理员可以十分方便、快捷地实现大厦内被集成的各功能子系统以及相应更下层功能系统实施监视、控制和管理等功能。

　　由于复旦光华楼的智能化程度极高，所以需求IBMS系统能够实时获得各个子系统的状态信号。而该一卡通系统能够提供OPC SERVER，IBMS系统通过标准的OPC接口，就可以实时地获取一卡通系统所有设备的状态。

　　在复旦的项目中，由于点数较多，相应设备也很多，所以在OPC SERVER中对所有设备进行分组，以区域作为大的范围划分，再以楼层进行划分，再对设备类型进行划分，并且在OPC SERVER中直接将点的名称以中文方式表达出来，这样方便了IBMS系统的整合设计人员，加快了系统的整合进度。

　　整个复旦光华楼门禁管理超过1000道门，每道门有4个检测点：门磁侦测、继电器输出、报警输出、开门按钮，另外有读卡头约1100个，硬件联动输入输出点约4000个，设备状态点约600个，总计在OPC SERVER上需要反映的各种点有约13000个，这13000个的状态都要能实时地提供给IBMS系统。

　　系统能够工作在100M网络，并且采用了先进的事件侦听和响应机制。网络控制器NCU能自动将各设备状态转换成一条事件信息，并实时地发送给OPC SERVER，OPC SERVER仅仅需要打开若干端口进行消息的侦听和响应即可。在本项目中，所有现场设备的各种状态改变对应的事件共有90多种类，所有这些事件发生之后，在1秒钟内即可在IBMS系统中体现，真正做到了实时响应。

　　OPC SERVER单台标准服务器可支持20480个点的实时状态检测，并该服务器采用智能的执行调度策略，使在多端口通讯的配合下，可以确保IBMS系统迅捷地获得各设备的状态。

　　OPC SERVER服务器在软件处理上还采用了先进的内存缓存技术和内存索引表技术，将设备状态变化及时地更新到OPC CLIENT，这从软件上来保障设备状态变化能在IBMS系统中反映出来的实时性。

　　结语

　　早期的门禁系统重点强调的是系统的稳定性，一般都只具备基本的门禁功能。随着门禁技术的不断成熟，门禁系统在稳定性方面已经非常强大，并在此基础上不断扩展，衍生出考勤、消费、停车、梯控、巡更、会议签到等子系统，形成为今天的"一卡通"，而且还推出了完备的与其它系统进行整合软硬件接口，这也是未来门禁系统向前发展的重要趋势之一。
