安全应用技术

1、HDMI/DVI技术应用及其内容加密保护技术

视频传输领域已被HDMI(高分辨率多媒体接口)、DVI(数字视频接口)以及DisplayPort所取代。HDMI和DVI(DigitalVisualInterface)数字视频接口的要求几乎完全相同，并同时处理一组高频和低频信号。其中HDMI是DVI标准的升级增强版，不仅支持音频信号，还改进了DVI标准的不足，即DVI+音频=HDMI。HDMI接口小巧(与USB相当)，采用TMDS编码(最小跳变差分信号又称最小化传输差分信号)，传输线长度为15m，并可向下兼容DVI，也支持HDCP(高带宽数字内容保护)。既避免了内容非法拷贝，同时还支持VESA组织的EDID(扩展显示识别数据)、DDC(显示数据通道，用以读出EDID)及DMT(监视同步协议)。

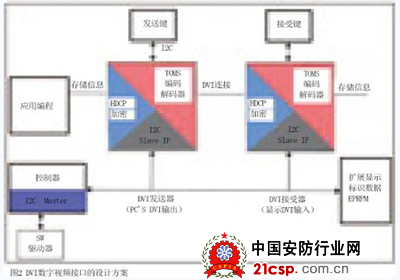

DVI用于与数字显示器的高速数字连接，采用TMDS技术来传输数据的高频(视频)信号(如图2DVI数字视频接口设计方案中红色块所示)。

　　2、I2C总线的应用

图2中I2C总线因为简单且容易上手，故应用范围很广泛。I2C总线由双线式的通信总线组成.支持单个主控器(master)与多个受控器(slave)之间的双向数据传输(见图2中兰色与黑色方块所示)。主控器或处理器负责控制总线——特别是串行时钟 (SCL)线。数据通过串行数据(SDA)线在主控器与受控器之间传输。数据可以4种速度或模式进行传输。其通过处理器，或对总线速度加以控制可实现混合速度通信。I2C总线可用于当前众多的、基于微控制器及微处理器的系统或其他链接了诸多I/O设备的系统，也很适合电信/网络的应用。
