加油站连锁远程视频监控系统联网方案
2011/2/18 13:36:00 中安网 关键字:视频 监控 浏览量:
视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统,它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况,一目了然,同时它可以把被监视场所的图像全部或部分的记录下来,这样就为日后对某些事件的处理提供了方便条件及重要依据,同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行,使防范能力更加强大,能及时发现事故和事件的隐患,预防破坏和避免造成不好影响。
二、项目概述
随着社会经济的发展,机动车辆的数量呈现不断增长的走势,加油站的数目因此也在不断增加。加油站是为机动车油箱充装汽油、柴油的专门性经营场所,属于安全防范重点单位,加油站内人员车辆流动也比较频繁。另外,随着市场外部条件的变化,加油站在油源、服务、管理、安全和数质量等方面暴露出了较多的问题,以次充好、缺斤短两、参杂低标号油或不合格油、油品来源不明等事件时有发生,多次受到了新闻媒体的曝光和消费者的批评,造成了恶劣的社会影响。
加油站为一级防火单位,由于防火措施不到位或者人为纵火原因,造成火灾的比比皆是,给国家财产、人身安全造成重大损失,单靠以往的人防已远远不能满足要求。加油站内大量的易燃油品,更是犯罪分子主要攻击的目标。因此为了增强加油站的安全防范性能,提高竞争力和管理水平,这就需要用到视频监控系统,由于加油站位置分散,网点众多,为了实现现代化的管理和发展,更加快速、便捷地掌握各网点的实时状况,提高管理质量和效益,针对这些情况,北京欣智恒科技有限公司专门为此设计了一套完整的网络视频集中监控管理系统。
网络视频集中管理系统即在各个加油站分别安装一套本地监控系统,可以用于本地视频信号的采集、存储等,还可以通过网络将所有视频信号传输到网络控制中心,在网络控制中心便可以实现对加油站进出车辆情况、收费情况、设备运行情况以及加油站工作情况进行实时监视,当发现可疑情况的时候还可以进行异地备份资料存储。

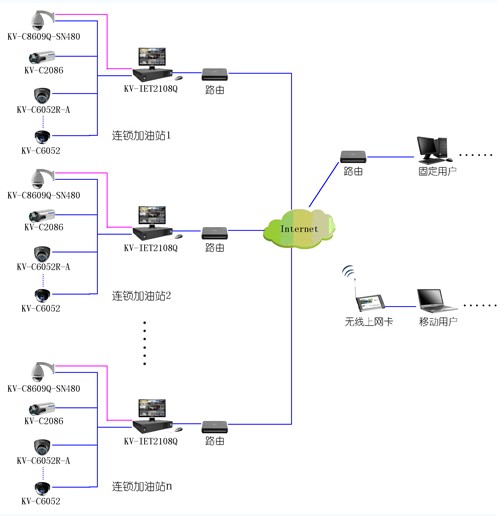

三、系统拓扑图
4、中央空调控制
中央空调是集温度和湿度控制的整体环境调节系统。无线感测温度和湿度将环境的实时温度与湿度传送给监控室,利用SengsingTEKWSNDataCenterBasic-EN上位机监控软件将控制信号发送给SensingTEK无线模拟数据输出AO和SensingTEK无线数字信号输出DO,AO和DO将控制信号输出给中央空调控制柜,来控制空调风扇的起停和电磁水阀的开合度,从而达到自动调节温度和湿度,避免了手动调节的滞后性和人力资源的浪费。
三、无线监控系统施工方案
放映厅内布置温湿度传感器T&HZ-100可根据放映厅面积设置,分别取三个梯度,以及门口位置、放映屏幕和空调出风口位置。以上因素的综合考虑,可保证温湿度探测的可靠性和正确性,其与Coordinator无线数据接收发送器数据传输遵循国际电工协会制定的通用标准IEEE802.15.4,通过2.4GHz无线频段传输(此为免费频段),传输可视距离可达120米,完全满足控制现场的距离要求。温湿度传感器、无线信号传输设备及实时监控布局图,放映厅内的温湿度传感/变送器布置,无线数据接收发射器Coordinator的布置。
放映厅Coordinator无线数据接收器置于天花板内,其与T&HZ-100无线温湿度传感器遵循国际电工协会制定的通用标准IEEE802.15.4,通过2.4GHz无线频段传输(此为免费频段),传输可视距离可达120m,完全满足控制现场的距离要求。Coordinator无线数据接收器可与上位机通过USB接口或Ethernet接口相连接。在本案例中,每个放映厅天花板设置一个Coordinator无线数据接收器,并将它们通过以太网网线连接至10/100M快速数据交换机,上位机直接在交换机上提取数据以便进行监控。
四、其它设备的布置
1、服务台可设置一个无线温湿度传感变送器,位置可根据现场要求安放在人员不宜碰触到且不影响视觉效果的地方,可用一到两个SensingTEKHighpower来增强发射功率。客户等候区根据面积可设置8个左右(具体数量根据现场人员密度和环境确定)温湿度传感变送器,在机房处设置一个SensingTEKCoordinator,利用影城自有的局域网和数据交换机进行通讯。
2、监控室可布置在夹层比较宽松的位置,交换机数据通过以太网网线传送给上位机,上位机再将控制信号发送给监控室内的Coordinator无线数据接收发送器,其发送控制信号给空调机房的无线模拟数据输出器AO和无线数字数据输出器DO。
将无线模拟数据输出器AO和无线数字数据输出器置于空调机房,其与执行器(空调变电柜)连接输出模拟信号,来控制中央空调的制冷和制暖。整个控制系统的信号采集周期、温度报警值、湿度报警值、监控背景等都可用监控软件自行设定,并可根据实际需要,输出相应的温度和湿度的变化时间/数据表(Excel格式)。
五、设计方案
本套网络视频集中监控系统总体可分为两个部分:加油站本地的视频监控系统和整个地区的加油站网络视频集中监控系统。两个系统是有机的整合在一起,加油站视频监控系统作为整个网络视频集中监控系统的基础和节点,通过软、硬件设备结合现有网络,将整个地区的加油站监控系统连接起来,便于领导部门在监控管理中心随时对下属的任何一个加油站进行视察和了解。
通过对各个加油站网点的实际考察,发现各个网点基本一致,主要分为视频采集部分、防雷部分、视频信号传输部分、显示和存储部分以及网络传输部分组成。
5.1、视频采集部分
视频采集部分是电视监控系统的前沿部分,它布置在被监视场所的某一位置上,使其视场角能覆盖整个被监视的各个部位。有时,被监视场所面积较大,为了节省摄像机所用的数量、简化传输系统及控制与显示系统,在摄像机上加装适当的镜头,使摄像机所能观察的场景更清楚。
拟定每个加油站安装6台摄像机,分别安装在加油站入口、两个加油通道、财务室以及便利店。
由于加油站业务为24小时经营的业务类型,需要24小时管理。加油站附近都安装有透射能力较强的路灯,所以夜晚会有一定的亮度,要想在夜晚得到良好的监视图像,需要采用日夜两用的低照度摄像机。因此安装在加油站入口处以及两个车道的摄像机选择彩转黑低照度摄像机,其中在入口处选用凯威的恒速球型摄像机,型号为KV-8609Q-SN480,内置索尼的18倍电动变焦一体摄像机,型号为FCB-EX480CP,白天为彩色,到晚上光线不好的时候转为黑白图像。
由于其内置云台,当发现可以车辆的时候,值班人员可以通过硬盘录像机控制云台的上下左右,以及摄像机的变倍进行跟踪。另外在两个加油车道处安装两个彩转黑枪式摄像机,型号选择凯威的KV-C2086,配精工的3.5-8mm镜头,白天为彩色画面,到晚上自动转为黑白图像;由于加油站车辆进出比较频繁,车辆带进的烟尘较多,加上车辆排放的尾气等,相对而言,加油站的环境是比较恶劣的,这样对前端摄像机的防尘、防水等性能提出了较高的要求,因此监看两个加油车道的摄像头分别需要配备室外防护罩,采用双层铝合金护罩。
除此之外,每个加油站还有财务室和便利店需要监控,其中财务室为重点监控对象,需要24小时监控,为保证财务室晚上同样清晰的监看效果,采用凯威的红外半球摄像机,型号为KV-C6052R-A,当白天光线好的时候,采集到的为彩色图像,到了晚上,财务室没有灯光的时候,摄像机自动转为黑白图像,并且自动打开红外灯进行补光。另外便利店也是24小时营业,晚上光线也比较充足,因此拟定安装两台彩色半球摄像机,型号选择凯威的KV-C6052,为540线高清摄像机,标配3.6mm镜头,可换6mm镜头,一台监看收银台,另外一台监看购物区。
5.2、前端防雷接地部分:
加油站特别注重“三防”安全管理,即防火、防雷、防静电。因此加油站的安防监控系统也要特别注重“三防”,避免因监控系统给加油站带来安全隐患。所有摄像机、云台、解码器和网络视频服务器的电源和信号线路必须按《建筑物防雷设计规范》GB50057的要求连接相应的浪涌保护器,所有上述设备必须进行接地,接地电阻要求小于10Ω。
针对此工程项目的具体情况下,需要室外的每路视频都安装一套防雷保护器,在此选用凯威的视频电源控制三合一防雷保护器,型号为KV-F2203。
5.3、传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。如果在摄像机距离控制中心较远的情况下,也有采用双绞线传输或光纤传输方式。
本套系统为加油站各本地的监控项目,各个前端摄像机距离监控室比较近,采用同轴电缆传输,既经济,又可以保证图像质量,因此采用75-5的同轴电缆进行视频传输,对图像信号的传输重点要求在图像信号经过传输系统后,不产生明显的噪声、失真,保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有的前端设备采取统一供电,即在每个加油站的监控室配备一台12V10A的电源,通过RVV2*0.752的电源线将变压后的12V供给前端的各个摄像机。
由于云台的距离也比较近,控制信号也采用RVV2*0.752的线缆进行传输。
5.4、显示记录部分
各个加油站本地采用一台凯威的八路视频嵌入式硬盘录像机(CIF)和显示器来完成所有摄像机信号的显示,并通过硬盘进行录像,根据对录像资料保存时间的需求配备相应容量的硬盘。型号选用凯威(KV-IET2108Q)。
5.5、网络视频远程传输部分
本套系统在本地监看录像的同时,它还支持视频的网络远传,方便连锁加油站的管理人员通过网络以合法的身份随时随地访问本地的网络硬盘录像主机,观看实时画面。具有相应权限的还可以进行远程控制管理,在线回放以及之前的视频资料下载等,采用先进的现代化高效率管理手段,使得经营状况越来越好。
