唯奥视讯LED视频处理器运用方案
2015/7/14 15:07:00 数字音视工程网 关键字：LED视频处理器 浏览量：
导读：此方案可满足在同一场地需同时控制两块LED显示屏，且成本预算较紧的情况下的运用。单台LVP605最大输出分辨率为2304*1152，也可自定义分辨率。如果两块LED显示屏总像素点合起来不超过LVP605的最大输出，可通过一台LVP605同时控制两块LED屏，显示相同或者不同设备播放的画面。
以下为一台LVP605控制一块960*640和一块896*576点LED屏的实例：
1、现场条件：
2块P5全彩LED显示屏，单屏像素点分别为960*640、896*576点，单箱体像素点为64*64点
2、显示要求：
（1)两块LED显示屏显示相同的电脑DVI信号
（2)960*640点LED显示屏显示电脑DVI信号，896*576点LED屏显示摄像机AV信号
（3)只使用一台led视频处理器进行控制

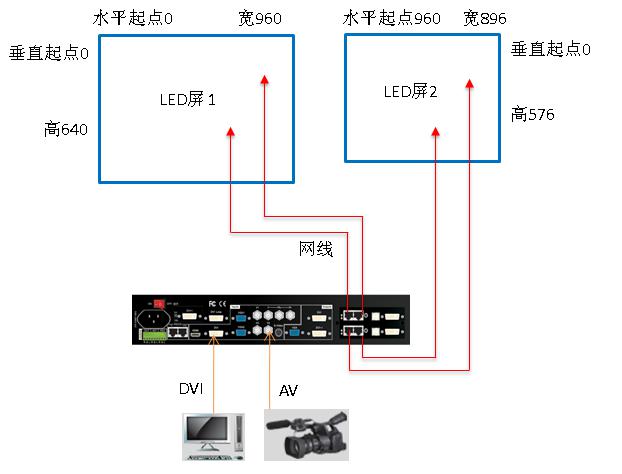

3、系统实现：
（1)960*640点的LED显示屏使用一张发送卡控制，发送卡水平起点和垂直起点都设置为0；896*576点的LED显示屏使用另一张发送卡控制，发送卡水平起点设置为960，垂直起点设置为0。给两张发送卡相同的DVI信号时，两块LED屏就能显示完整的画面。
（2)LVP605输出分辨率设置为1920*1080_60HZ，背景输出宽度：960；背景输出水平起始：0；背景输出高度：640；背景输出垂直起始：0；画中画输出宽度：896；画中画输出水平起始：960；画中画输出高度：576；画中画输出垂直起始：0。
当两块LED显示屏显示一个相同的电脑DVI信号时，LVP605的背景输入信号和画中画的输入信号都选择DVI输入；当960*640点LED显示屏显示电脑DVI信号，896*576点LED屏显示摄像机AV信号时，LVP605的背景输入信号选择DVI输入，画中画的输入信号选择V1输入。
4、显示效果：

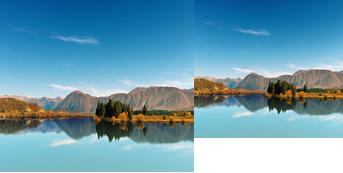

两块LED显示屏显示相同的电脑DVI信号

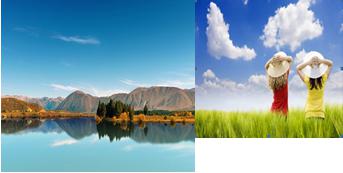

960*640点LED屏显示电脑DVI信号，896*576点LED屏显示摄像机AV信号
