系统设计说明

　　本设计方案是深圳宏翔视科技有限公司根据国内闯红灯抓拍系统的需求编写而成，该系统设计方案弥补了传统设计的不足，与当前社会的实际需求密切结合，采用最前沿的视频检测技术和图像处理技术，使之技术含量和管理功能达到完美的结合。

　　该系统采用现代先进技术，进行交通违章行为特别是闯红灯违章行驶的自动监测，为公安交通管理部门提供强有力的执法证据，对改善交通秩序、保障交通安全、提高道路交叉口通行能力、减少交通事故等都将起到重大作用，效果明显。

　　通过采用本系统可以对机动车闯红灯违章真正实现“科技管理，科技强警”，从而可以有效提高道路利用率和降低交通事故率。

　　系统组成示意图

　　系统工作原理

　　交通信号控制系统输出路口红绿灯信号，确定放行车道和禁行车道。禁行车道的视频信号送到视頻车辆检测单元，车辆检测单元检测到有车辆通过禁行车道时，通过主控机控制闯红灯违章抓拍单元拍摄违章车辆号牌图片和该方向的全景图片，为确保所拍照片能作为交警执法依据，系统抓拍二幅连续全景照片和一张特写图片，以反映车辆运行轨迹和违章车辆的违章信息。所有处理结果都存储于主控机（工控机）存储单元中。存储信息可通过人工控制下载到相关存储媒介，或由传输系统自动传给上端管理系统（指挥中心）。

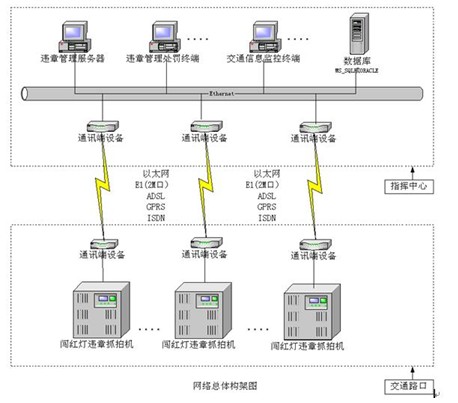

　　网络总体构架
