一、案例前言

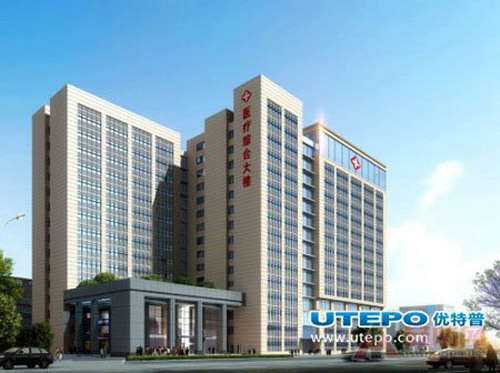

　　祁阳县人民医院创建于1953年，是一所集医疗、教学、科研、保健、预防、医学鉴定于一体的二级综合性医院，是全县百万人口的医疗活动中心。
　　医院是人员往来非常复杂的公共场所，非常有必要利用视频监控尽可能地实施全方位实时全程监控，建立比较完善的安全防范体系，提高医院的规范化管理以及治安防范控制能力，避免重大事故发生。

    二、方案要求
　　综合分析医院的具体环境，在监控工程项目的建设中的困难点主要有两个：一是较分散的监控点对布线及传输距离要求较高；再是传输设备的选择要保证布线规范及性价比高。整个监控项目的搭建有以下要求：
　　（一）解决最远达到600m距离监控点的信号传输问题；
　　（二）传输系统技术先进、性能稳定可靠、视频画面质量高；
　　（三）标准化、规范化布线，提高线缆的利用率。
　　（四）系统设计在满足系统功能要求的基础上，尽可能的降低工程造价。
　　三、方案概述
　　根据工程建设的实际要求，施工方选择优特普多款双绞线传输器搭配使用，实现视频信号稳定流畅地远距离传输，并且尽可能地提高了线缆利用率，降低工程成本。
　　该系统中，前端采用优特普4路无源双绞线传输器UTP104P，每4个点位摄像头接入发射器，通过一根双绞线进行传输；在机房则根据点位的距离分别选择16路无源双绞线传输器UTP116P(300米以内)，以及16路有源双绞线传输器UTP116AR(300m-600m)进行接收。实现分布于不同距离的重要出入口的摄像头均通过双绞线传输器直接传输到主控中心的要求。

　  四、方案设备介绍

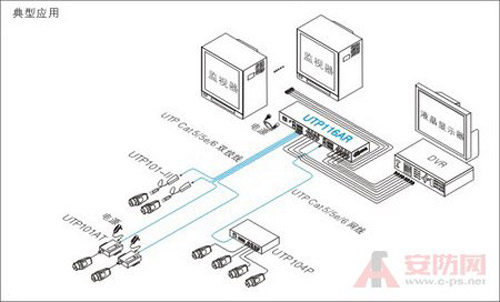

优特普16路双绞线传输器(有源/无源)

   （一）优特普4路无源双绞线传输器UTP104p
　　UTP104P是一款4路无源视频双绞线传输器，使用Cat5/5e/6双绞线电缆作为传输介质，传输距离远、传输效果好、抗干扰能力强。采用这款设备可以使多路视频共缆传输，经济环保。
　　（二）优特普16路无源双绞线传输器UTP116P
　　UTP116P是一款多路无源视频双绞线传输设备，能够通过双绞线实时传输16路视频信号。UTP116P既可做为发射器，也可做为接收器配对使用，具有传输距离远、传输效果好、抗干扰能力强等特点，极大地降低成本，提高性能。
　　（三）优特普16路有源UTP116AR
　　UTP116AR是一款拨码型多路有源视频双绞线接收设备，使用Cat5/5e/6双绞线电缆作为传输介质实时接收16路视频信号，传输距离最远达到1200米，并可通过调节设备上的拨码开关来适应不同距离的传输需要。

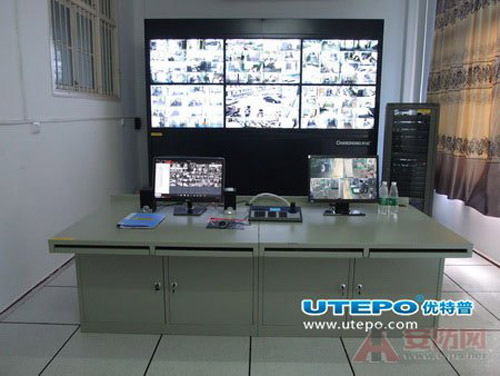

　　监控中心

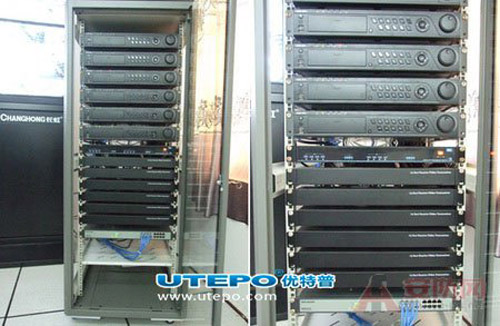

　机房监控画面效果

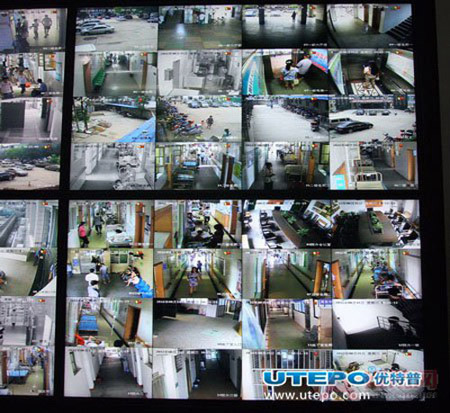

监控画面

   五、案例总结
　　视频监控系统对医院的重要性不言而喻，而医院的重要监控点非常多且分散。在实现信号传输的过程中，双绞线传输器的接入很好的解决了这些问题：
　　（一）通过无源和无源的结合实现较短距离监控点的视频信号传输，提高性价比，降低成本；
　　（二）无源和有源双绞线传输器组合，提高传输距离，解决较远监控点位的传输要求；
　　（三）每四个监控点通过一根双绞线传输器进行信号传输，既提高了线缆的利用率，又降低了组网和施工的难度。
