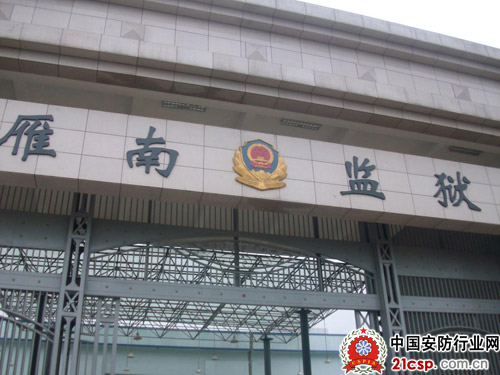

湖南省雁南监狱，前身为湖南省第二监狱南监区，近年来监狱秉持"安全为天,执法为魂,教育为本,发展为要"的工作理念,大力开展监狱信息化建设，已逐步形成了完善的物防、技防、人防、联防体系。
　　此前，雁南监狱智能视频监控系统已有一套纯模拟监控系统，但在部分设备开始老化，网络高清日渐普及以及监狱安全防范要求日益变高的情况下，监狱迫切需要在新增监控点的同时，对原有的系统逐步升级改造，实现基于网络的数字化高清监控传输。

    湖南雁南监狱监控解决方案传输系统介绍：

    一、方案要求：
　　监狱是关押和改造犯罪人员的场所，管理对象的特殊性决定了应用安防系统比其它部门更为重要和复杂。监控视频信号传输在监狱监控系统中承担着举足轻重的作用，需要满足以下要求：
　　（一）画质清晰，全天候24小时稳定传输，故障率低；
　　（二）监控点覆盖全方位无盲区，传输设备满足所有监控点距离要求；
　　（三）夜间防范自动适应环境要求，能够看清周边环境及人员动静，并能够进行录像；
　　（四）系统具有扩充性，能够配合监控要求新增监控点；
　　（五）在原传输系统的基础上进行无缝改造升级。
　　二、方案特点：
　　（一）模数结合：项目原来是纯模拟系统，目前正在逐步改造升级，形成了一个由稳定可靠的模拟传输与高清网络传输共存的监控传输系统。
　　（二）可拓展性：总控中心对模拟和网络监控系统进行统一配置管理，系统能够在监控规模、监控对象和监控要求等发生变更时灵活的在硬件和软件上进行扩展。
　　（三）先进性：监控系统是在满足可靠性和实用性的前提下尽可能先进的系统，所采用的设备与技术能适应以后发展，并能够方便地升级成为可靠性高、保密性好、网络扩展简便、连接数据处理能力强的安防监控系统。
　　（四）经济环保：
    1、模拟部分：网线中4对线每一对线都可以传输一路信号，可以将多路信号甚至低压电源共缆传输，非常经济环保；
　　2、网络部分：网络传输采用优特普EOC网络延长设备，利用原模拟项目布设好的线缆进行网络高清视频传输，节省了原材料，简化了布线，降低工程难度，缩短施工工期。

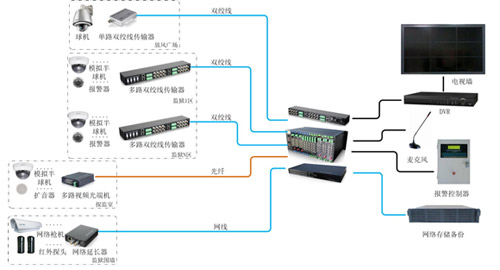

　　系统构成原理：

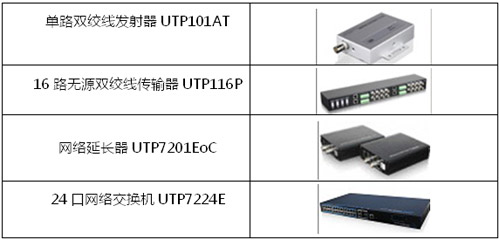

    三、案例中使用到的传输设备：

    （一）单路双绞线发射器UTP101AT
　　单路双绞线发射器UTP101AT使用Cat5/5e/6双绞线电缆作为传输介质，能够实时发射1路PAL、NTSC、SECAM等制式的视频信号，传输距离最远达到1500米。
　　（二）16路无源双绞线传输器UTP116P
　　单路双绞线传输器UTP116P是一款多路无源视频双绞线传输设备，使用Cat5/5e/6双绞线电缆作为传输介质，能够实时传输16路PAL、NTSC、SECAM等制式的视频信号。
　　（三）网络延长器UTP7201EoC
　　网络延长器UTP7201EoC可成对使用或一对多使用，使用同轴线或其他电缆延长传输以太网信号，非常适合模拟升级网络和电梯系统等场合。
　　（四）24口网络交换机UTP7224E
　　24口网络交换机UTP7224E是优特普公司自主开发的网络交换机，提供24个百兆网络端口，2个上联千兆光口和2个千兆电口，支持IEEE802.3/802.3u/802.3ab/802.3z/802.3x,10/100/1000Mbps,全/半双工，MDI/MDI-X自适应RJ45端口。
　　现场应用情况图片说明：

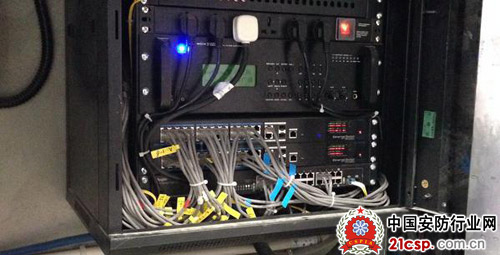

双绞线传输设备

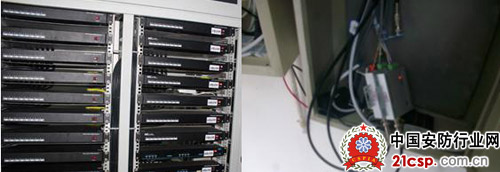

网络传输设备

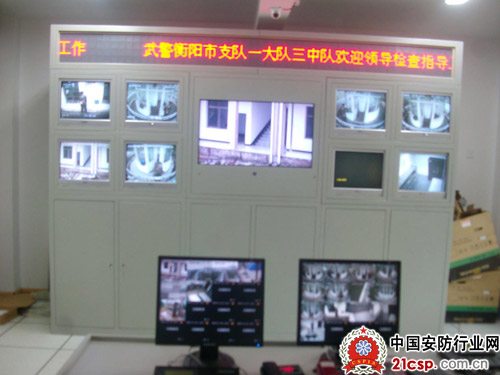

主机房监控画面

    四、案例总结：
　　湖南市雁南监狱安防监控原有的模拟传输系统由优特普的双绞线传输设备打造，该传输系统凭借其传输质量高、可靠性高、传输距离远、抗干扰能力强等优点，多年来一直为雁南监狱监控系统的稳定工作提供有力保障;
　　目前，该项目顺应安防监控网络高清化的发展趋势，计划性地进行原有模拟项目向网络高清传输系统的升级改造，采用优特普的EOC网络延长器及安防专用交换机进行网络高清视频信号的传输，目前已经形成一个模数结合的特色传输系统，并将最终升级成为一个可靠性高、保密性好、连接数据处理能力强的网络高清安防传输系统。
