近年来，随着电力系统的迅猛发展，需要完善、先进和实用的电网调度自动化系统来保证。来满足日益高度智能化的实时数据采集、处理、监视与控制的自动化系统需要。电网调度自动化系统通常包含大屏幕综合显示系统，该系统承担着主控系统、监控系统的计算机、网络、视频信号的集中显示，应用于不同规模的电力调度系统的控制中。

　　系统概述：

　　本系统广泛应用于各行业的监控、指挥和调度，大屏幕投影显示系统由基于DMD(数字光源处理系统)技术的投影单元、多屏拼接控制系统、系统控制软件及相关外围设备组成。全套系统具有低电耗和免维护特点。单台投影机耗电低于200W，365天24小时连续运行，冷光源灯泡寿命长达6000小时以上。

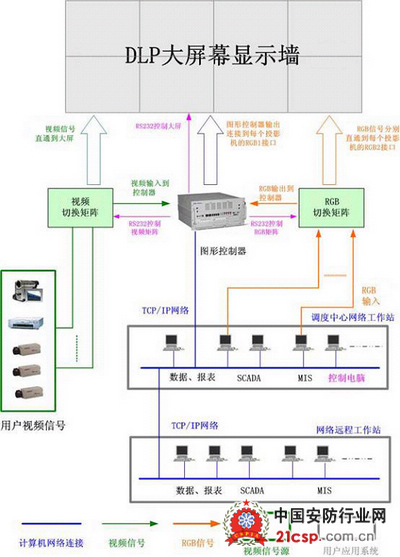

　　系统结构图如下：

　　系统特点：

　　-多种信号(计算机信号、监控视频信号、网络信号)同时显示。

　　-同时可开多路窗口(计算机信号窗口和视频信号窗口)。

　　-信号处理设备上的系统备份能力，通过投影单元特有的直通显示功能配合矩阵切换设备，达到系统级的备份。在多屏拼接控制器出现故障时，仍然能够矩阵切换器把信号显示到大屏幕上。

　　-用户可灵活开启窗口，定义尺寸，画面能够自由缩放、移动、漫游，不受物理拼缝的限制，采用软件控制窗口的各项参数，屏与屏间的拼缝不影响汉字和图像的正确显示。

　　-整个投影系统具有高分辨率、高亮度、高对比度，色彩还原真实，图像失真小，亮度均匀，显示清晰，整屏图像均匀性好的特点。

　　-系统控制软件功能强大，操作界面简单实用。

　　设备清单：

　　大屏显示设备：大屏幕拼接电视墙、工业投影机

　　-信号处理设备：图像控制器、变频设备、信号转换器

　　-信号传输设备：视频矩阵、计算机矩阵、光端机、编解码器

　　-系统控制设备：系统控制软件、矩阵、中控
