艾力特音频互动教学解决方案

    远程互动教学，主要是依靠网络进行视频音频及文档的实时传输。主课堂的老师进行授课，外地学校学生不仅可以看到听到课堂实况，还可以提问和回答。这种大空间的双向音频交流对音频方案提出了更高的需求。
　　杭州艾力特音频技术有限公司依托自身音频算法技术，针对远程互动教学这一趋势，推出了远程互动教育音频解决方案。
　　

　　互动教学对音频的要求
　　通过音视频及网络技术，实现主讲教室和异地课堂的同步教学，双方交流顺畅。
　　主讲教室及远程教室：教师及学生声音被清晰拾取，降低本地环境噪音，消除回声。老师的声音通过手持麦克风(领夹麦)实现现场扩声，确保无啸叫。课件及背景音乐可以从现场喇叭中放出，并且确保对本地声音的采集产生最少干扰；
　　异地课堂：配置与主讲教室相同。
　　

　　系统设计及OS-710的特点
　　1、OS-710 支持无线麦克风；
　　2、OS-710 支持8个吊麦的智能混音，只将信噪比好的声音传向远端教室；
　　3、OS-710 支持闪避功能，能将老师的声音(无线麦)，学生的声音(吊麦)，远端的声音，课件及背景音做很好的配合，可根据要求突出重点；
　　4、 OS-710 配备业内一流的回声消除算法，确保无回声，声音稳定无乱切。双向通话效果好；
　　

　　系统构成

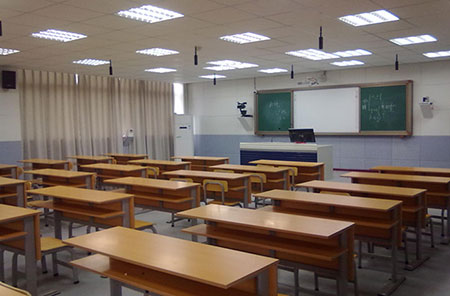

　　主讲(及远端)教室：

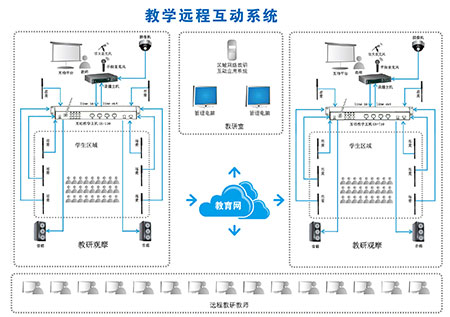

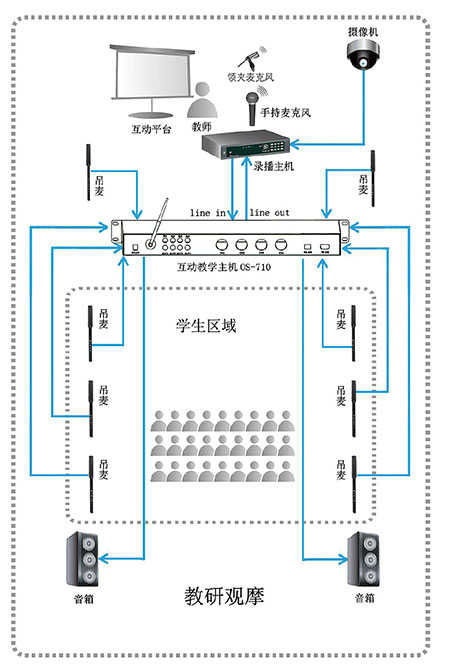

　　主讲教室端配置艾力特OS-710互动教学音频主机，OS-710的音频输出连接到互动教学主机的音频输入口(将本地的声音传向远端教室)，OS-710的音频输入接到互动教学主机的音频输出口(接收远端教室的声音)。本地教室的无线麦克风，吊麦，音箱等音频设备全部连接在OS-710上。
　　OS-710 支持4只无线麦克风输入，无线麦克风采集老师的声音并且在教室中进行现场扩声。OS-710内置反馈声抑制电路，避免产生啸叫；OS-710支持8只吊麦输入，吊麦用来采集学生区域的声音。8只吊麦输入经智能 混音后合并为一路学生音频；
　　远端音频(互动教学主机的输出)和其他课件/背景音乐的声音，和无线麦克风的输入实现可配置混音，通过内置2x125W功放，直接驱动无源音箱；
　　学生音频，老师音频，远端音频，课件(背景)音频四者进行闪避处理，通常来说当检测到优先级高的音频(如老师音频，远端音频)有有效信号时，自动调小低优先级音频的增益；在配合回声消除模块，以此来保证双向沟通的顺利进行；
　　OS-710的输出可以实现多种配置，学生音频，老师音频，远端音频，课件(背景)音频四者灵活搭配输出。
　　

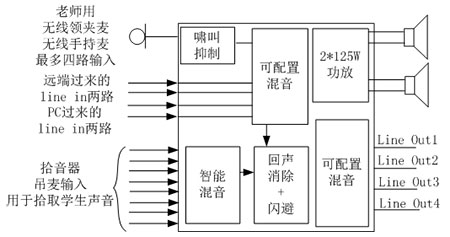

　　OS-710框图

　　设备选型
　　声音采集设备推荐使用吊麦MS-D010或者宽动态范围拾音器KO-280WD。互动教学音频处理器型号为OS-710。无线麦克风、领夹麦克选用艾力特MS-WLxx系列产品。
　　宽动态范围拾音器 KO-280WD
　　产品简介：
　　* Ambient noise cancellation(ANC)环境噪声消除技术，自适应算法降低噪音；
　　* 对有效声音信号采用宽动态范围处理技术，同时兼顾较大和较小声音信号的处理；
　　* 内置智能破音保护，主动降低麦克风灵敏度来适应较大音量，减少破音；
　　* 内置智能AGC电路，对较小音量的声音逐步放大，提升小信号的可懂度；
　　* 采用高灵敏度数字麦克风，全向拾音、声音清晰、抗干扰能力强；；
　　*内置高速数字信号处理器，实时处理声音信号，延时小；
　　* 内置雷击保护、电源极性反接保护和静电保护；
　　* 符合RoHS标准，在结构上不含有欧盟禁用的危害性物质；
　  * 通过欧盟CE标准，美国FCC认证，最高检同步录音录像系统建设规范。
　

产品名称	KO-280WD
拾音范围	5-150平方米
音频传输距离	3000米
灵敏度	-28dB
频率响应	20Hz～20kHz
指向特性	全指向性
信噪比	82dB（1米40 dB音源SPL）52dB(10米40 dB 音源SPL)1KHz at 1 Pa
动态范围	114dB(1KHz at Max dB SPL)
最大承受音压	130dB SPL（1KHz，THD 1%）
输出阻抗	600欧姆非平衡
输出信号幅度	2.5Vpp/-25dB
麦克风	全向数字麦克风
信号处理电路	DSP数字降噪，AGC自动增益控制，ALC自动电平控制， ANC环境噪声消除技术，WDR宽动态范围处理技术
保护电路	30KV Air contact ESD、雷击保护、电源极性反接保护
驱动能力	内置前置放大电路，可直接驱动耳机
连接方式	3条引线（电源、音频、公共地）
传输线缆	3芯0.5mm² RVVP屏蔽电缆
电源电压	直流稳压电源DC 12V
电源电流	60mA
工作环境温度	-25℃～70℃
颜色	白色
外壳材质	金属
外形尺寸	Φ78mm×28mm
产品技术认证	ISO9001认证，国家级降噪软著证书
重量	80g
符合标准	欧盟CE标准，美国FCC认证，最高检同步录音录像系统建设规范，ISO9000认证



    OS-710 互动教学音频主机

产品名称	OS-710
音频输入	无线音频输入	4路无线音频输入，无线话筒或者无线挂麦可选，老师区域声音
	幻想话筒或者line in	4路卡农座，可选48V幻象或者LINE IN
	远程音频输入	8路RCA，最大输入电平6 dBV，输入阻抗100K，2路远程，2路PC输入可选。
音频输出	Line out输出	4路RCA，可以根据需要选择老师的声音，学生的声音，line in，远端过来的声音等自由组合
产品技术认证	ISO9001认证，	国家级降噪软著证书
功放（可选）
指示灯	电源指示灯	电源指示
	状态灯	8路输出状态指示灯
外部接口	RS232 x 1	通过语音激励实现摄像机联动
	RS485 x 1	通过语音激励实现摄像机联动
性能参数	反馈声抑制	附加稳定增益ASG > 25 dB
	远程回声消除	处理回声延迟能力：128ms，回声抑制比： >60dB
	环境噪声消除	稳态噪声消除比：30dB
其他	频率响应	20Hz-20KHz
	最大增益	62 dB
	电源电压	12V
	尺寸	宽485×高44.5×深215（mm）

    MS-D010超指向性吊麦

    超心型永久极化电容式话筒，专门为需要较宽的频响，高声压值及快速的瞬态响应应用而设计。其频率响应为40Hz到20Hz，能捕捉所有声音，其超心型拾音方式使话筒能隔离来自其他信号的干扰，优质的声学特性也使其成为录音、采访、广播、会议、演讲等公共场所使用的有利工具。

产品名称	超指向性吊麦MS-D010
产品型号	超指向性吊麦MS-D010
频率响应	40Hz～20KHz
指向特性	超心型
输出阻抗	250Ω±30%
最大承受声压	139dB声压，1kHz于1%T.H.D
动态范转（典型）	115dB，1kHz于最高声压
讯噪比	70dB,1kHz于1Pa
幻像供电	直流48V
输出连接器	内置式3针卡侬公头
外形尺寸	20mm
附属品	防风海绵罩，固定安装夹
符合标准	欧盟CE标准，美国FCC认证，最高检同步录音录像系统建设规范
