一、系统具有功能概述：

1) 利用供电线路通信：无需另布线、易施工、成本低；

2) 开关控制：任一盏、一路或某自定义组路灯的开关；

3) 调光控制：任一盏、一路或某自定义组路灯的调光；

4) 分类管理：可对路灯进行分区、分线路、分组管理（如半/全夜灯分组）；

5) 状态查询：查询路灯状态、电流电压、电量等数据；

6) 定时控制：定时控制如定时开关灯、分时段调光等；

7) 故障报警：路灯故障时向监控中心报警显示故障灯号；

8) 系统显示：显示路灯系统组织结构及相关重要信息；

9) 数据报表：生成电能、亮灯率等分析曲线和报表；

10) 数据存储：存储系统设备的执行历史记录；

11) 传感器类：城市环境监控、风速风向测速、空气污染监测、温湿度监测、气压监测；

12) 视频监控：安防监控、车辆监控；

13) 一键求助：外场分机与监控中心联系及报警；

14) 充电桩：电动汽车与手机充电；

15) 无线网络：路灯内嵌 WIFI 热点；

16) 信息发布：屏幕广告播放；

17) 信号基站：5G 信号覆盖；

18) 井盖监控：监测该路段内井盖使用情况；

19) 单车管理：为共享单车提供统一摆放，统一管理；

20) 人员定位：为公职部门及环卫工人等考勤定位；

21) 维护拓展：远程参数设置和维护及其它功能拓展。

二、系统构成及功能亮点：

1）路灯控节点采用 ZIGBEE 无线技术，支持 MESH 网络拓扑，自动组网，传输可靠；

2）根据季节、气象、日期采取不同的照明策略实现路灯回路的分组控制，并具备单灯控制功能；

3）支持四遥功能，即遥测、遥信、遥控、遥调；

4）可对路灯进行分区，分线路，分组管理；

5）按设定的时间周期自动实时巡测，也可手动巡测或选测查看各路灯回路及单灯的运行参数和工作状态；

6）将需要进行控制的路灯按照任务的方式，由系统进行统一调度；

7）按需调节，可按时间、地点自动调节路灯亮度，节能并延长路灯寿命；

8）具有单灯控制开、关、调光、故障检测功能；

9）可以随意开关任何一路的某盏路灯；

10）通信中断、亮灯率过低、未按时开关等情况出现时，系统有报警显示；

11）能够以表格、曲线图、直方图显示和打印各路灯的任意定时数据和冻结数据，可以对历史故障进行查询和打印；

12）具备远程参数设置和维护功能；

13）可远程设置开/关、调光、状态等参数；

14）提供维护信息，便于集中维护；

15）管理软件平台功能强大，操作简单；

16）当系统或通信线路发生故障时，路灯控制器会根据预先设定的程序自动运行，确保路灯的正常运行；

17）系统采用 GIS 技术，可以在地图上对路灯进行开、关灯等操作，并能够在地图上精确显示各路灯位置和状态；

18）支持 IPAD、IPHONE、MOBILE 等移动终端现场判断查找故障路灯以及开关灯、采集参数等操作；

19）支持多种通讯方式，为适应不同的现场环境，提供 RS485、433MHz 无线网、Zigbee 无线自主网，GPRS、WiFi、电力线载波等多种通

讯方式，这些通讯方式通过模块化组件实现，也可以多个组件自由组合使用；

20）路灯更换为高效的节能灯具，且做到分时段、分季节调控路灯亮度；实时监控每盏高杆路灯的参数、状态，及时维护路灯状况，保

证安全；

21）多用户，多权限管理功能；

三、系统构成优势

1） 基于单灯的精细化控制，实现较好的节能效果；

2） 基于物联网 NB-IOT/Zigbee/GPRS 双无线技术，支持 MESH 网络拓扑，具有自组网、自愈合等特点，先进、可靠，部署简单；

3) 具有自诊断和亮灯率统计能力，避免了传统的繁琐的寻线工作；

4) 管理软件功能强大，支持二维/三维电子地图可切换，全图形化界面，操作简单；

5) 智能化的采集、控制、分析处理能力，无需人为干预；

6) 支持数据统计、挖掘功能，可为路灯管理提供建议；

7) 本系统功能完善，成熟稳定；

四、系统构成示意图：

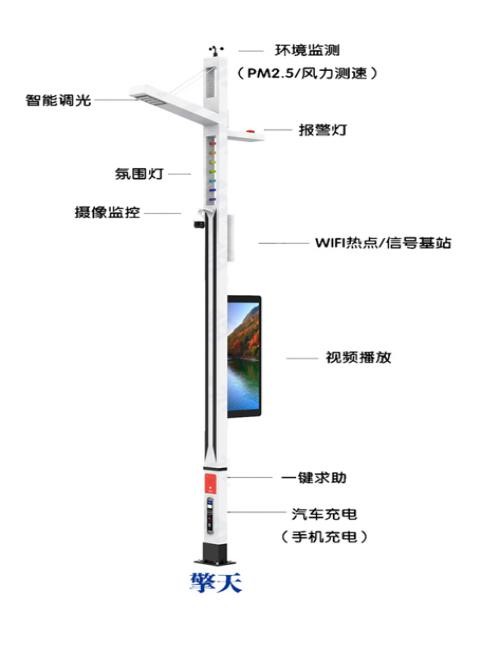

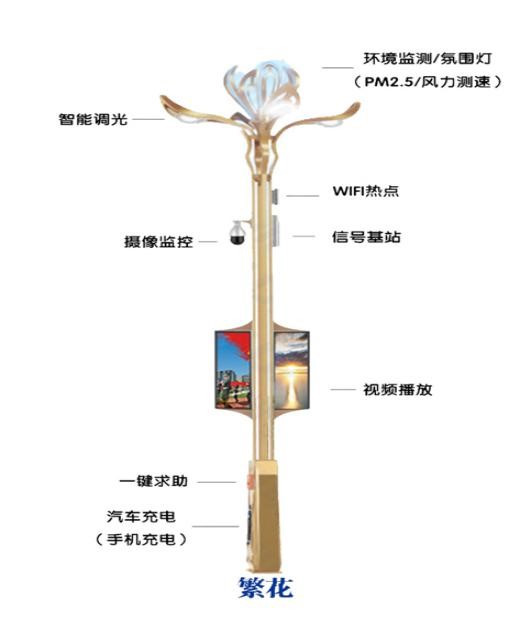

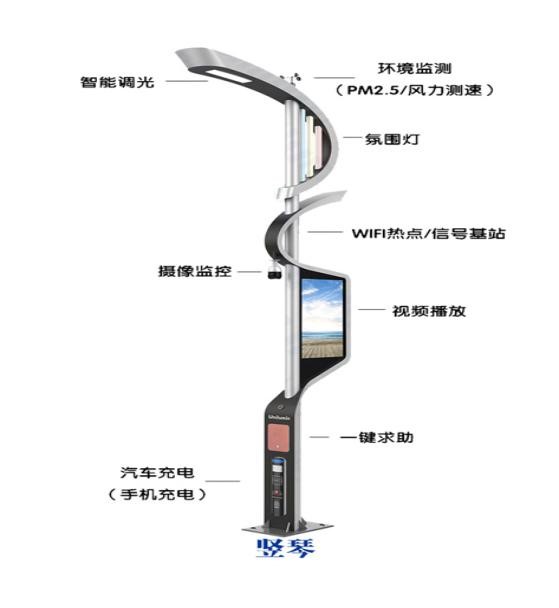

     五、产品外观

外观可多样变化，功能也可按需求增加与减少。

六、系统架构设备参数

路灯系统架构主要由单灯控制器、集中控制器和监控中心组成，各部分的主要参数如下：

1） 单灯控制器。

a) 主要由以下单元组成：Zigbee 通讯模块、相关检测测量电路、电源部分；

b) 每一个路灯控制节点具有控制节点和路由节点双重属性。既协助通信网络的构架，也与集中控制器保持互通，完成命令及反馈信息；

c) 实现的主要功能有：控制路灯开关、亮度调节、计算电流电压功率以及功率因数等。

2） 集中控制器。

a) 由 Zigbee 通讯模块、电源板、ARM 板、GPRS 模块四部分组成；

b) 主要负责通讯网络的架构与调整。一方面收集网络节点（单灯控制器）等反馈信息以及传达控制命令；一方面与监控中心通信，接

收命令以及反馈相关信息数据。它负责控制网络的运行，将监控中心的命令下达给单灯控制器，将控制器及线路信息反馈监控中心；

c) 主要功能：路灯时序调整、数据记录、报警处理和发送。

3） 监控中心。

a) 由监控软件组成；

b) 一方面监视和管理集中器反馈上来的信息，如路灯状态（亮度、电压、电流、功率和功率因数）；一方面向集中器发出控制命令，完

成开关和调节路灯的亮度，实现时序调度事件、报警应答等操作；

主要功能：通过监控软件对集中控制器进行远程数据访问和控制。包括参数配置、控制命令发送、现场灯具状态收集等。

4） 软件功能:

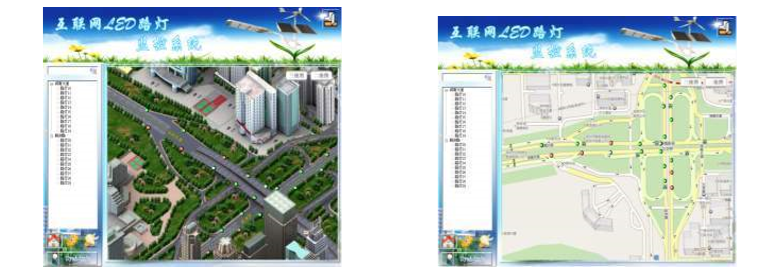

a) 基于 windows 平台开发，支持二维/三维电子地图，全图形化界面，直观，操作简单；

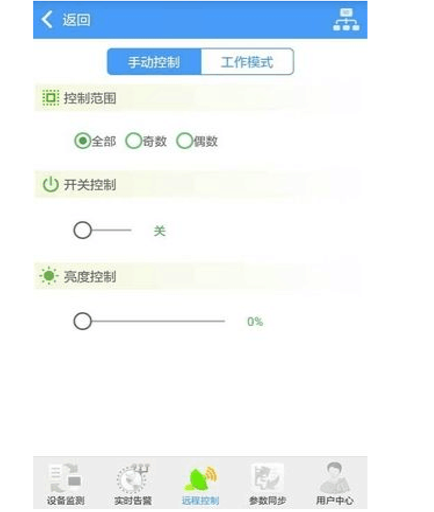

b) 支持 APP 移动终端控制及查看；

c) 地图可更换，只需按指定格式编辑好地图，替换即可；

d) 支持分区域、分层管理，实现从中心->分区->集中器->单灯控制器管理；

e) 支持时钟同步功能，周期同步 internet 时钟；

f) 在线亮灯率统计；

g) 场景控制功能；

5） 软件控制模式：

a) 支持全夜灯，半夜灯，彩灯控制及联动控制；

b) 支持时段管理功能，支持按年、月、日配置时段控制模式；

c) 支持按星期，节假日管理，用户可任意指定节假日；

d) 支持经纬度控制，参数可调；

e) 支持分区、分组管理集中器和单灯；

f) 支持场景控制，用户可定制场景，并保存，下次调用；

g) 支持传感器类（城市环境监控、风力测速、空气污染）监测及预警；

h) 支持视频监控（安防监控、车辆监控）及安全防控；

g) 支持一键求助（外场分机与监控中心联系）以及报警求助；

h) 支持充电桩（电动汽车与手机充电）计费及状态查询；

i) 支持无线网络；

j) 支持信息发布（屏幕广告及公益宣传片播放）；

k) 支持信号基站（5G 信号覆盖）；
