企业工厂监控管理系统解决方案

2015/6/23 16:25:00   iet.com.cn     关键字:企业工厂,监控管理  浏览量:

导读:根据企业工厂的特点,及整个系统的实际情况,我们对整个系统进行了详细的分析,在此基础上提出了详细的解决方案。

  一、需求分析
  根据企业工厂的特点,及整个系统的实际情况。我们对整个系统进行了详细的分析,总结出了企业工厂监控管理系统应具有如下的功能要求:
  1、系统技术水平先进、运用现代监控技术。
  2、系统具有可升级性和可扩容性。
  3、系统具有可设置性,管理人员可根据需要对系统进行设置。
  4、可实现24小时不间断监视。
  5、系统基于B/S体系构成。
  6、视频码率连续可调,帧率连续可调,音频码率可调。
  7、中心可进行实时视频和音频预览、配置、控制。
  8、视频帧率、码率可根据带宽自动调节,不影响工厂正常业务使用带宽。
  9、可外接双鉴红外探头、烟感探头、应急按钮等多种报警探头
  10、在报警时能自动切换录像。
  11、能实现语音对讲。
  12、系统具有故障自我诊断、及简单故障恢复功能。
  13、能实时叠加工厂相关信息,例如厂房温湿度,工人工作状态,以及与其他设备的连接。
  二、系统结构设计
  根据对整个系统的需求进行分析,和我们总体设计思想,系统的结构示意图如下:

工厂监控图


  由上图可以看出,整个系统基于B/S体系与C/S体系相结合构成。在每个工厂监控点安装一至多个高清摄像机和报警探头,连接到已有的工厂监控专用网络上。监控中心通过中心监控主机连接切换到想监看、对讲的车间,同时可对选择的视频图像、声音进行录像、检索回放等。若前端摄像机为快球或者带云台摄像机,监控中心亦可对其进行云、镜操作。当工厂探头发生报警时,立即将报警信号上传至监控中心及时处理。
  1、工厂前端系统设计
  前端工厂的监控系统,需根据各自工厂的实际情况,按照规模大小、工厂车床布置等情况,安装一至多个摄像机和探头。通过与交换机连接至工厂的监控中心或路由器。系统示意图如下:

监控方案


  上图画出了一个工厂的简单前端系统图。拾音器、摄像机、报警探头采集工厂现场音视频信息和报警信息,高清网络摄像机转换成网络信息,然后通过交换机或者路由器,将数据上传给监控中心。监控中心可以任意监看、调用控制这些终端设备。如果发现工人有违规操作行为,可立即通过语音对讲警告当事人。
  前端的报警探头,可在探头被触发后立即将报警信息上传监控中心,并同时通过现场音箱产生报警声音。使现场人员能够第一时间获得警情,有效地预防了火灾、破坏、偷窃等情况的发生。
  一个工厂的若干存储型视频服务器,通过交换机或者路由器共享一个网络IP连接至Internet。通过预置不同端口号进行端口映射,可达到共享IP连接的功能。若工厂是动态IP连接方式,存储型视频服务器通过域名解析功能,同样也可以实现远程访问。
  2、监控中心系统设计

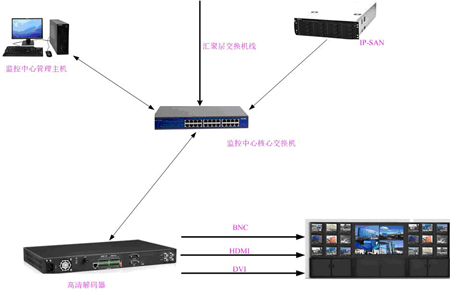

  企业工厂监控中心的主要任务是通过局域网或者互联网,接收城市各工厂各厂房的监控信息,进行实时监看、控制、录像、语音对讲等。系统示意图如下:

方案


  中心监控主机是中心系统的主要设备,它的主要功能是通过集中管理软件,连接到工厂各个摄像机。当工厂有报警信号的时候,监控主机会自动报警,并同时进行录像、产生报警声音等。也可通过话筒进行语音对讲,通知提醒工厂工作人员。
  为了实现大量录像数据的保存,中心可以配置IP-SAN(网络存储),以满足海量存储的要求。同时也保证了录像数据的安全性。随着用户功能要求的增加,在后期,可通过中心对前端存储型视频服务器进行远程升级和维护。极大地方便了工程商和用户。
  监控中心也可以是一台便携式电脑,与局域网或者互联网连接后,通过有权限的口令同样可以登陆各工厂的存储型视频服务器(与中心不冲突)。这种监看方式,非常适合领导的随时抽查。
  监控中心中分布不同的监控主机,每一台监控主机可以使用本地硬盘进行录像,录像周期自定义。
